Наша продукция - Новые Полимерные Технологии

Главное меню:

Наша продукция

Модификаторы ударной вязкости:

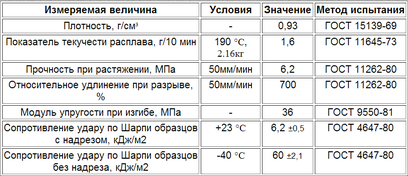

ЭТАЛИТЕН® PP-b-EVA

Данный материал представляет собой блок-сополимер на основе полипропилена (PP) и этиленвинилацетата (EVA). Блок сделан методом реакционной экструзии с применением компатибилизатора (совместителя).

Внешний вид: неокрашенные гранулы.

ЭТАЛИТЕН® PP-b-EVA применяется:
►как эластифицирующая добавка для полипропилена и композиций на его основе. Количество вводимой добавки составляет 2 - 7 масс.% и зависит от требуемого уровня эластификации;
► как морозостойкая добавка для полипропилена. Количество вводимой добавки составляет 5 - 15 масс. %.

Условия переработки:
Материал может применяться как в литьевых машинах, так и экструзионных.
Необходимо хорошее предварительной смешение Вашего основного полимера и добавки.
Температурные режимы переработки стандартные, как и для используемой Вами марки полипропилена.

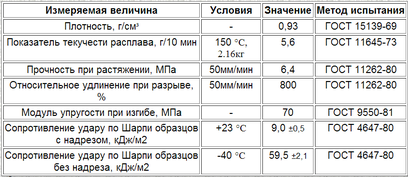

ЭТАЛИТЕН® PP-b-LLDPE

Данный материал представляет собой блок-сополимер на основе полипропилена (PP) и линейного полиэтилена (LLDPE). Блок сделан методом реакционной экструзии с применением компатибилизатора (совместителя).

Внешний вид: неокрашенные гранулы.

ЭТАЛИТЕН® PP-b-LLDPE применяется:
►как эластифицирующая добавка для PP и композиций на его основе, уровень добавки 2 ÷ 7% в зависимости от желаемой степени эластичности;
►как морозостойкая добавка для РР; для достижения наилучших результатов уровень добавки должен быть выше - 5 ÷ 15%.

Условия переработки:
Материал может применяться как в литьевых, так и экструзионных машинах.
Необходимо хорошее предварительной смешение Вашего основного полимера и добавки.
Температурные режимы переработки стандартные, как и для используемой Вами марки.

Адгезивы(клеи-расплавы):

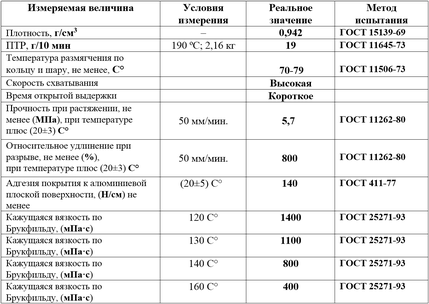

ЭТАЛИТЕН® EVA+EVA-g-MAH(115)

Данный материал представляет собой сополимер на основе сополимера этилена и винилацетата(EVA) с привитыми функциональными ангидридными и карбоксильными группами. Сополимер изготовлен методом реакционной экструзии.

Внешний вид: неокрашенные гранулы.

Применение:
ЭТАЛИТЕН® EVA+EVA-g-MAH(115) применяется:
• в качестве термоклея(клея-расплава) для переплётно-брошюровочных процессов;

Условия переработки:
Термоклей ЭТАЛИТЕН® EVA+EVA-g-MAH(115) перерабатывается на стандартном, в том числе и экструзионном оборудовании. Оптимальная температура переработки составляет 140-160 С°. Максимальная температура не должна превышать значения 190 С°, чтобы избежать возможной деструкции клея-расплава.

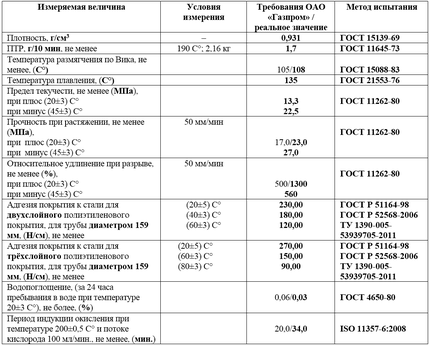

ЭТАЛИТЕН® HDPE+LLDPE-g-MAH

Данный материал представляет собой привитой сополимер на основе композиции, состоящей из полиэтилена высокой плотности(HDPE) и линейного полиэтилена низкой плотности(LLDPE) с привитыми функциональными ангидридными и карбоксильными группами. Сополимер изготовлен методом реакционной экструзии.

Внешний вид: неокрашенные гранулы.

Применение:
Композиция адгезива ЭТАЛИТЕН® HDPE+LLDPE-g-MAH применяется в качестве клея-расплава в системах 2-х и 3-х слойных антикоррозионных полиэтиленовых покрытий для изоляции внешней поверхности стальных трубопроводов.

Условия переработки:
Композиция адгезива ЭТАЛИТЕН® HDPE+LLDPE-g-MAH перерабатывается на стандартном экструзионном оборудовании. Оптимальный диапазон температур переработки находится в пределах от 200 С° до 240 С°. Температура внешней поверхности стальной трубы при нанесении полиэтиленовой изоляции, должна находиться в диапазоне от 180 С° до 200 С°.

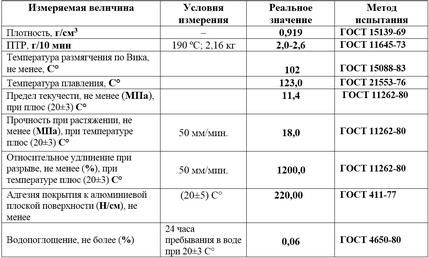

ЭТАЛИТЕН® LLDPE+LLDPE-g-MAH

Данный материал представляет собой привитой сополимер на основе композиции, состоящей из линейного полиэтилена низкой плотности(LLDPE) импортного производства с привитыми функциональными ангидридными и карбоксильными группами. Сополимер изготовлен методом реакционной экструзии.

Внешний вид: неокрашенные гранулы.

Композиция адгезива ЭТАЛИТЕН® LLDPE+LLDPE-g-MAH применяется:
в качестве клея-расплава при изготовлении металлополимерных труб типов(PEX-b-AL-PEX-b, PE-RT-AL-PE-RT, PEX-b-EVOH-PEX-b или PE-RT-EVOH-PE-RT) в системах горячего и холодного водоснабжения;
в качестве клея-расплава при изготовлении многослойных полимерных труб, изготавливаемых с использованием различных типов полиэтилена(ПЭ-80, ПЭ-100), в т. ч. пероксидно-сшитого полиэтилена(PEX-a) в системах отопления и различных системах водоснабжения;

Условия переработки:
Материал ЭТАЛИТЕН® LLDPE+LLDPE-g-MAH перерабатывается на стандартном экструзионном оборудовании. Максимальная температура переработки не должна превышать величины 280 С°, чтобы не допустить возможной деструкции композиции адгезива.

Совместители:

ЭТАЛИТЕН® EVA-g-GMA

Данный материал представляет собой модифицированный полимер на основе сополимера этилена и винилацетата (EVA) с привитыми функциональными акрилатными и эпоксидными химически активными группами. Сополимер изготовлен методом реакционной экструзии.

Внешний вид: неокрашенные гранулы.

ЭТАЛИТЕН® EVA-g-GMA применяется:
•в качестве термоадгезива для соединения между собой слоёв, изготовленных из различных материалов (PE и AL или PE и EVOH и др.) при производстве многослойных плёнок);
•в качестве совместителя(компатибилизатора) для полимерных смесей, изготовленных на основе полиэфиров, за счёт наличия акрилатной и эпоксидной функциональных полярных групп (пример: PET, PBT или PC и др. полиэфиры);
•особенно эффективен при переработке рециклинговых PE(полиэтилена), PET(полиэтилентерефталата), PBT(полибутилентерефталата), PC(поликарбоната) или их смесей;

Условия переработки:
Материал ЭТАЛИТЕН® EVA-g-GMA перерабатывается на стандартном литьевом, или экструзионном оборудовании. Для качественного совмещения матрицы основного полимера с другим полимером или наполнителем, необходимо осуществить обязательное предварительное равномерное механическое смешение совмещаемых полимеров или полимера с наполнителем и компатибилизатора. Температурные режимы переработки - стандартные, такие же, как и для используемой базовой марки основного материала.

ЭТАЛИТЕН® HDPE-g-MAH

Данный материал представляет собой привитой сополимер на основе особо прочной марки полиэтилена высокой плотности(HDPE) с привитыми функциональными ангидридными и карбоксильными группами. Сополимер изготовлен методом реакционной экструзии.

Внешний вид: неокрашенные гранулы.

ЭТАЛИТЕН® HDPE-g-MAН применяется:
•в качестве совместителя(компатибилизатора) для создания наполненных композиций на основе полиэтилена(LDPE, LLDPE, HDPE);
•в качестве связующего агента(компатибилизатора) для увеличения степени наполнения композиций на основе полиэтилена, или смесей полиэтилена и сополимера этилена с винилацетатом;
•в качестве совместителя(компатибилизатора) для композиций на основе (полиэтилена и древесного наполнителя) — позволяет увеличить наполнение свыше 60%, уровень ввода находится в диапазоне от 1,2% до 2,5%;
•для увеличения физико-механических свойств первичных и рециклинговых(вторично перерабатываемых) полимеров(полиэтилен, полиамид).

Условия переработки:
Материал ЭТАЛИТЕН® HDPE-g-MAH может перерабатываться на стандартном литьевом, или экструзионном оборудовании. Для качественного совмещения матрицы основного полимера с наполнителем, необходимо обязательное предварительное равномерное смешение основного полимера и совместителя ЭТАЛИТЕН® HDPE-g-MAH. Температурные режимы переработки - аналогичные, стандартно установленным потребителем для переработки базовых материалов композиции. Максимальная температура переработки не должна превышать значения 280 °С.

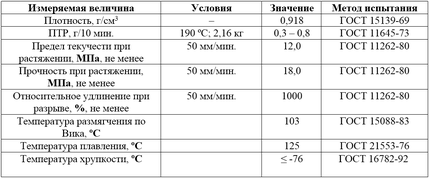

ЭТАЛИТЕН® LLDPE-g-MAH

Данный материал представляет собой привитой сополимер на основе линейного полиэтилена низкой плотности (LLDPE) с привитыми функциональными ангидридными и карбоксильными группами. Сополимер изготовлен методом реакционной экструзии.

Внешний вид: неокрашенные гранулы.

Применение:
ЭТАЛИТЕН® LLDPE-g-MAH применяется:
•в качестве совместителя(компатибилизатора) для создания наполненных композиций на основе полимеров и сополимеров этилена(LDPE, LLDPE, HDPE и EVA) и полиамидов);
•как совместитель(компатибилизатор) для увеличения степени наполнения композиций на основе полиэтилена или смесей полиэтилена и сополимера этилена с винилацетатом;
•в качестве совместителя(компатибилизатора) для совмещения различных полимеров в смесях на основе полиамида и полиэтилена, а также в многослойных плёнках;
•как совместитель(компатибилизатор) для композиций на основе (полиэтилена и древесного наполнителя, целлюлозы) — позволяет увеличить наполнение свыше 60%, уровень введения в диапазоне от 1,5 до 2,5%;
•для увеличения физико-механических свойств первичных и рециклинговых(вторично перерабатываемых) полимеров(полиэтилен, полиамид).

Условия переработки:
Материал ЭТАЛИТЕН® LLDPE-g-MAH может перерабатываться на стандартном литьевом, или экструзионном оборудовании. Для качественного совмещения матрицы основного полимера с наполнителем, или другим полимером, необходимо обязательно провести предварительное смешивание исходных полимеров с компатибилизатором. Температура переработки не должна превышать значения 270°С, чтобы исключить деструкцию компатибилизатора ЭТАЛИТЕН® LLDPE-g-MAH.
